电磁流量计带RS232通讯接口转换器接线及使用说明:
对于分体式转换器（方形），连接如下：

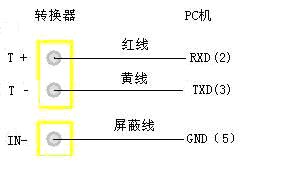

对于一体式转换器（圆形），连接如下：
现场经常出现的问题：
1、 波士口（232/485转换接口）性能不好。不同厂家的波士口性能差异很大。
2、 通讯线材质不好。必须是带屏蔽层的双绞线，如果是普通线，则会因为分布电容的影响，传输距离不会太远，传输速度也上不去。
3、 通讯线接错了位置或者通讯线接反了。
4、 上位机的仪表地址和波特率和仪表里面设置不一样。
5、 协议不对，有的协议是两字节命令发送，有的协议是4字节命令发送。
6、 通讯距离超过1000m开外，或者现场电磁干扰太大，这时应该增加中继器来增加通讯传输能力。
现场测试时，最好是电脑能够通过一根短线直接和仪表相连，这样就排除掉了线材、环境电磁干扰等诸多因素，可以迅速对波斯口、接线或通讯协议迅速进行判断。
